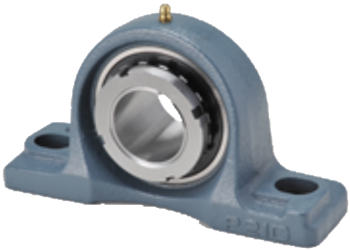

UCP系列
(UCP Series)
連座軸承類型特性:
1.耐高溫/低溫 連座軸承
高溫軸承專為高溫工況環境設計,採用特殊的材料和熱處理工法製造,軸承內部填充高溫油脂或低溫油脂,能提供良好的疲勞壽命並保持高溫下尺寸穩定。適用於熱處理設備,紡織機械,鍋爐設備或冷凍廠之設備。
2.抗衝擊重載連座軸承
採用鑄鋼軸承座,在特別惡劣的環境中,鑄鋼軸承座的抗扭強度是普通軸承座的2.5倍,可以減少彎曲疲勞損傷的影響。適用於礦山機械,採石廠,漂染設備。
3.高速低噪音連座軸承
低噪音高轉速,輕接觸式密封設計,採用的軸承座強度高而重量輕,在風機行業、空調風扇中使用的連座軸承單元要求高速旋轉,低發熱、低振動、長壽命等。 為了滿足所要求的性能,軸承套圈加工及滾動體提高了相底的精度,適用於風機為首的特殊行業。
4.防水抗潮溼連座軸承
帶有特殊的三唇密封防塵防水設計,嚴格密封,具有較大的接觸密封扭矩,採有特殊的防水油脂,溫度範圍廣,具有較強的粘附力和抗沖洗性。適用於環境特別惡劣的農業機械、麵粉廠、紡織機械上。
5.食品機械專用連座軸承
不銹鋼帶座軸承,經過美國FDA認證的食品級油脂,無毒無污染,抗腐蝕。不銹鋼軸承座不會出現其他材料的容易出現的剝落、裂紋、變形,特別適用於食品機械。高性能的不銹鋼軸承套圈及滾動體材料採用 SUS440C 在衛生耐蝕的基礎上同樣提供可與高碳鉻鋼媲美的高精度及耐磨性。
| 型號 | 主要規格 | 重點尺寸(mm) | ||||||||||
| 軸心直徑d | h | a | e | b | S1 | S2 | g | w | Bi | n | 螺絲尺寸 | |
| UCP-201 | 12 | 30.2 | 127 | 95 | 38 | 13 | 19 | 15 | 62 | 31 | 12.7 | M10 |
| 201-8 | 12.7 | |||||||||||
| UCP-202 | 15 | 30.2 | 127 | 95 | 38 | 13 | 19 | 15 | 62 | 31 | 12.7 | M10 |
| 202-10 | 15.875 | |||||||||||
| UCP-203 | 17 | 30.2 | 127 | 95 | 38 | 13 | 19 | 15 | 62 | 31 | 12.7 | M10 |
| UCP-204 | 20 | 33.3 | 127 | 95 | 38 | 13 | 19 | 15 | 64 | 31 | 12.7 | M10 |
| UCP-205 | 25 | 36.5 | 140 | 105 | 38 | 13 | 19 | 16 | 71 | 34 | 14.3 | M10 |
| UCP-206 | 30 | 42.9 | 165 | 121 | 48 | 17 | 21 | 18 | 84 | 38.1 | 15.9 | M14 |
| UCP-207 | 35 | 47.6 | 167 | 127 | 48 | 17 | 21 | 19 | 94 | 42.9 | 17.5 | M14 |
| UCP-208 | 40 | 49.2 | 184 | 137 | 54 | 17 | 21 | 19 | 100 | 49.2 | 19 | M14 |
| UCP-209 | 45 | 54 | 190 | 146 | 54 | 17 | 23 | 20 | 108 | 49.2 | 19 | M14 |
| UCP-210 | 50 | 57.2 | 206 | 159 | 60 | 20 | 24 | 20 | 114 | 51.6 | 19 | M16 |
| UCP-211 | 55 | 63.5 | 219 | 171 | 60 | 20 | 25 | 22 | 126 | 55.6 | 22.2 | M16 |
| UCP-212 | 60 | 69.8 | 241 | 184 | 70 | 20 | 25 | 25 | 138 | 65.1 | 25.4 | M16 |
| UCP-213 | 65 | 76.2 | 265 | 203 | 70 | 25 | 29 | 27 | 150 | 65.1 | 25.4 | M20 |
| UCP-214 | 70 | 79.4 | 266 | 210 | 72 | 25 | 30 | 28 | 156 | 74.6 | 30.2 | M20 |
| UCP-215 | 75 | 82.6 | 275 | 217 | 74 | 25 | 30 | 28 | 162 | 77.8 | 33.3 | M20 |
| UCP-216 | 80 | 88.9 | 292 | 232 | 78 | 25 | 31 | 30 | 175 | 82.6 | 33.3 | M20 |
| UCP-217 | 85 | 95.2 | 310 | 247 | 83 | 25 | 31 | 32 | 187 | 85.7 | 34.1 | M20 |
| UCP-218 | 90 | 101.6 | 327 | 262 | 88 | 27 | 33 | 34 | 200 | 96 | 39.7 | M22 |
