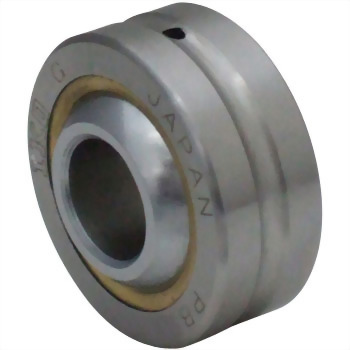

PB/SB 關節軸承

(Joint bearing)

產品敘述
規格

桿端軸承分為嵌入式給油型及無給油型兩種，均為自動調心球面滑動軸承，能同時承受高徑向負荷及兩個方向之軸向負荷。給油型為嵌入之球面內輪於銅合金襯套表面滑動，與外表經鍍鋅之主體組合而成，且主體有油咀可逕行重潤於球面表面來完成給油。另無給油型為球面內輪於免潤滑 PTFE 襯裏與主體之滑動表面緊密結合(壓鑄成型)，有防磨之特性所產生之搖晃很小，特別適用於同一荷重方向對某些需避免油漬之機械裝置或無法再潤滑之機械為最佳選擇。

SB平面圖

PB平面圖

SB型號表

SB		mm							N		g
型號		內徑d	外徑D	厚度B	厚度C	球面直徑dk	倒角r	允許的傾斜角度α	動額定負荷Cd	靜額定負荷Cs	重量
SB 12A	SB 122211	12	22	11	9	18	0.3	7	15 900	95 300	19
SB 15A	SB 152613	15	26	13	11	22	0.3	6	23 700	142 000	28
SB 20A	SB 203216	20	32	16	14	28	0.3	4	38 400	231 000	53
SB 22A	SB 223719	22	37	19	16	32	0.3	6	50 200	301 000	85
SB 25A	SB 254221	25	42	21	18	36	0.3	5	63 500	381 000	116
SB 30A	SB 305027	30	50	27	23	45	0.6	6	101 000	609 000	225
SB 35A	SB 355530	35	55	30	26	50	0.6	5	127 000	765 000	300
SB 40A	SB 406233	40	62	33	28	55	0.6	6	151 000	906 000	375
SB 45A	SB 457236	45	72	36	31	62	0.6	5	188 000	1 130 000	600
SB 50A	SB 508042	50	80	42	36	72	0.6	5	254 000	1 530 000	870
SB 55A	SB 559047	55	90	47	40	80	0.6	5	314 000	1 880 000	1260
SB 60A	SB 6010053	60	100	53	45	90	0.6	6	397 000	2 380 000	1700
SB 65A	SB 6510555	65	105	55	47	94	0.6	5	433 000	2 600 000	2050
SB 70A	SB 7011058	70	110	58	50	100	0.6	5	490 000	2 940 000	2220
SB 75A	SB 7512064	75	120	64	55	110	0.6	5	593 000	3 560 000	3020
SB 80A	SB 8013070	80	130	70	60	120	0.6	5	706 000	4 240 000	3980
SB 85A	SB 8513574	85	135	74	63	125	0.6	6	772 000	4 630 000	4290
SB 90A	SB 9014076	90	140	76	65	130	0.6	5	829 000	4 970 000	4710
SB 95A	SB 9515082	95	150	82	70	140	0.6	5	961 000	5 770 000	6050
SB 100A	SB 10016088	100	160	88	75	150	1	5	1 100 000	6 620 000	7420

PB型號表

型號	內徑d	外徑D	厚度B	厚度C	d1	倒角r	球面直徑	動額定負荷Cd	靜額定負荷Cs	重量
PB 5	5	16	8	6	7.7	0.2	11.112	3 270	7 850	8.5
PB 6	6	18	9	6.75	9	0.2	12.700	4 200	10 100	13
PB 8	8	22	12	9	10	0.2	15.875	7 010	16 800	24
PB 10	10	26	14	10.5	13	0.2	19.050	9 810	23 500	39
PB 12	12	30	16	12	15	0.2	22.225	13 100	31 400	58
PB 14	14	34	19	13.5	17	0.3	25.400	16 800	40 400	84
PB 16	16	38	21	15	19	0.3	28.575	21 000	50 400	111
PB 18	18	42	23	16.5	22	0.3	31.750	25 700	61 600	160
PB 20	20	46	25	18	24	0.3	34.925	30 800	74 000	210
PB 22	22	50	28	20	26	0.3	38.100	37 400	89 700	265
PB 25	25	56	31	22	30	0.6	42.862	46 200	111 000	390
PB 28	28	62	35	25	32	0.6	47.625	58 400	140 000	410
PB 30	30	66	37	25	35	0.6	50.800	62 300	149 000	610
